Che cos'è un trasformatore per illuminazione mineraria?

UNTrasformatore per illuminazione minerariaè un tipo speciale di trasformatore progettato specificamente per alimentare i sistemi di illuminazione nelle miniere (incluse miniere di carbone e non). Il suo compito principale è quello di fornire unsicuro, affidabile e stabilebassa tensione per alimentare le apparecchiature di illuminazione sotterranee.

Caratteristiche principali e finalità del progetto:

Conversione di tensione:In genere converte la tensione più alta della rete elettrica della miniera (ad esempio, 660 V, 1140 V) in unaBassissima tensione di sicurezza (SELV)richiesto dal sistema di illuminazione, più comunemente127VQuesto livello di tensione è considerato relativamente sicuro in ambienti umidi e conduttivi, riducendo significativamente il rischio di scosse elettriche.

Isolamento di sicurezza:È unTrasformatore di isolamentoIl suo avvolgimento secondario (lato di uscita) è elettricamente isolato dalla terra e dall'avvolgimento primario (lato di ingresso). Ciò significa che anche se un minatore tocca contemporaneamente una linea dell'uscita a 127 V e la terra, non si formerà un circuito chiuso, prevenendo così le scosse elettriche.

Carico dedicato:La sua funzione progettuale è principalmente quella di alimentare carichi di illuminazione (ad esempio, lampade a incandescenza, luci a LED). Le caratteristiche di carico sono relativamente stabili e la potenza è solitamente ridotta (da pochi kVA a diverse decine di kVA).

Protezione di base:Sebbene possieda anche alcune caratteristiche di protezione specifiche per le attività minerarie (come la resistenza all'umidità e agli urti), il suo scopo principale è quello di fornire una fonte di energia sicura, non necessariamente di gestire elevate concentrazioni di gas esplosivi.

In parole semplici, un trasformatore per l'illuminazione mineraria è il "cuore sicuro" del circuito di illuminazione della miniera; il suo compito principale è la "prevenzione delle scosse elettriche".

Che cos'è un trasformatore antideflagrante per miniere?

UNTrasformatore antideflagrante per miniereSi tratta di un concetto più ampio che si riferisce a tutti i trasformatori per miniere progettati per prevenire l'accensione di miscele di gas esplosive circostanti e utilizzabili in ambienti a rischio di esplosione. Non è solo una fonte di alimentazione per i sistemi di illuminazione, ma un componente fondamentale dell'intero sistema elettrico sotterraneo.

Caratteristiche principali e finalità del progetto:

Costruzione antideflagrante:Questa è la sua caratteristica principale. Utilizza speciali involucri antideflagranti ("Tipi di protezione"), ad esempio:

Contenitore antideflagrante ('Ex d'):L'involucro è in grado di resistere a un'esplosione interna e di impedire che la fiamma interna si propaghi all'atmosfera esterna, evitando così l'innesco del gas circostante.

Sicurezza aumentata ('Ex e'):Ulteriori misure vengono applicate al trasformatore e ai terminali affinché, durante il normale funzionamento, non producano archi elettrici, scintille o superfici calde pericolose, migliorando ulteriormente la sicurezza.

Elevata capacità di potenza:La capacità è solitamente elevata (da decine di kVA a diverse migliaia di kVA), utilizzata per alimentare varie apparecchiature ad alta potenza sotterranee, come ad esempiocesoie, fresatrici stradali, nastri trasportatori, pompe dell'acqua e ventilatori ausiliari.

Diverse tensioni di uscita:La sua tensione di uscita varia in base alle esigenze delle apparecchiature collegate, che possono essere livelli di media tensione come 660 V, 1140 V, 3300 V, ecc. Può anche includere un avvolgimento da 127 V per l'illuminazione, ma questa non è la sua funzione principale.

Protezione completa:Oltre ad essere a prova di esplosione, deve possedere anche una struttura meccanica robusta, un'eccellente resistenza all'umidità, alla corrosione e agli urti per adattarsi al difficile ambiente di lavoro sotterraneo.

In parole semplici, un trasformatore antideflagrante per miniere è il "nucleo energetico antideflagrante" del sistema di trazione della miniera; il suo compito principale è "prevenire le esplosioni" e fornire energia a diverse apparecchiature.

Differenze chiave tra i due

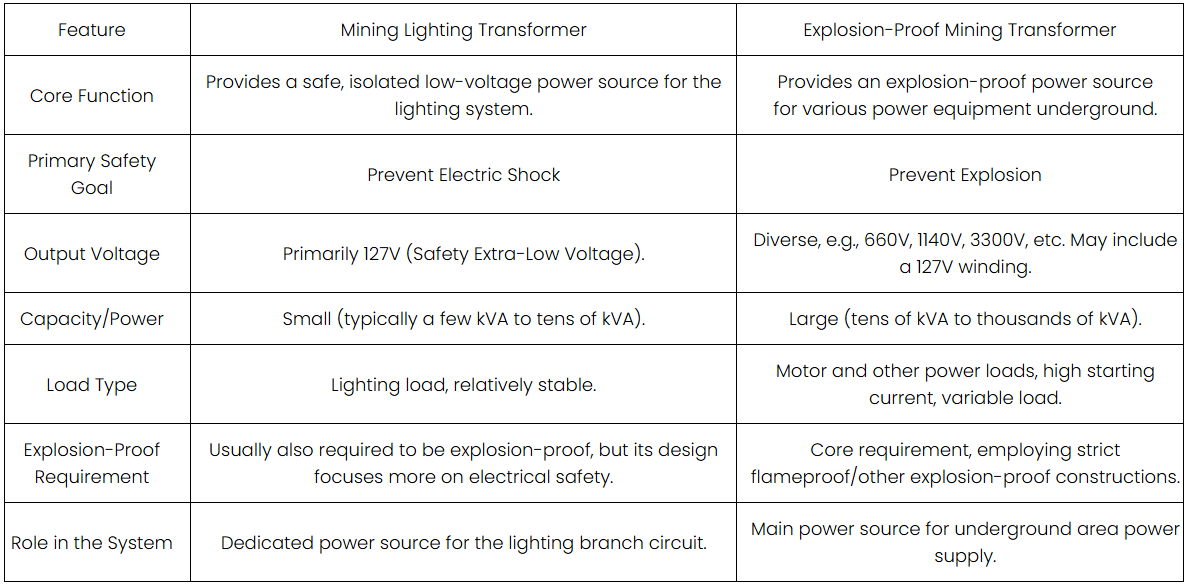

Per un confronto più intuitivo, si prega di fare riferimento alla tabella sottostante:
