Che cos'è un trasformatore raddrizzatore per la produzione di idrogeno?

Il trasformatore raddrizzatore per la produzione di idrogeno è il "cuore pulsante e il sistema di alimentazione" specializzato per le apparecchiature di elettrolisi dell'acqua per la produzione di idrogeno (l'elettrolizzatore). Il suo compito principale è convertire la corrente alternata (CA) della rete in corrente continua (CC) ad alta corrente e bassa tensione, come richiesto dall'elettrolizzatore.

1. Perché la produzione di idrogeno richiede un trasformatore raddrizzatore speciale?

La corrente elettrica industriale standard è alternata (CA), ma il processo di elettrolisi dell'acqua per la produzione di idrogeno è una reazione elettrochimica che richiede corrente continua (CC) per poter avvenire. La reazione chimica è: 2H₂O → 2H₂ + O₂.

Pertanto, è necessario un dispositivo per effettuare la conversione da corrente alternata a corrente continua. Questo dispositivo è il sistema raddrizzatore. Il trasformatore raddrizzatore svolge un ruolo fondamentale al suo interno:

Trasformazione e isolamento della tensione: innanzitutto, riduce in modo sicuro l'alta tensione della rete (ad esempio, 10 kV o 35 kV) al livello di bassa tensione (tipicamente nell'ordine di alcune centinaia di volt) adatto all'elettrolizzatore.

Alimentazione ottimizzata per la rettificazione: fornisce la potenza CA ottimale al successivo raddrizzatore (composto da diodi o tiristori ad alta potenza), garantendo che l'uscita CC finale soddisfi i rigorosi requisiti dell'elettrolizzatore.

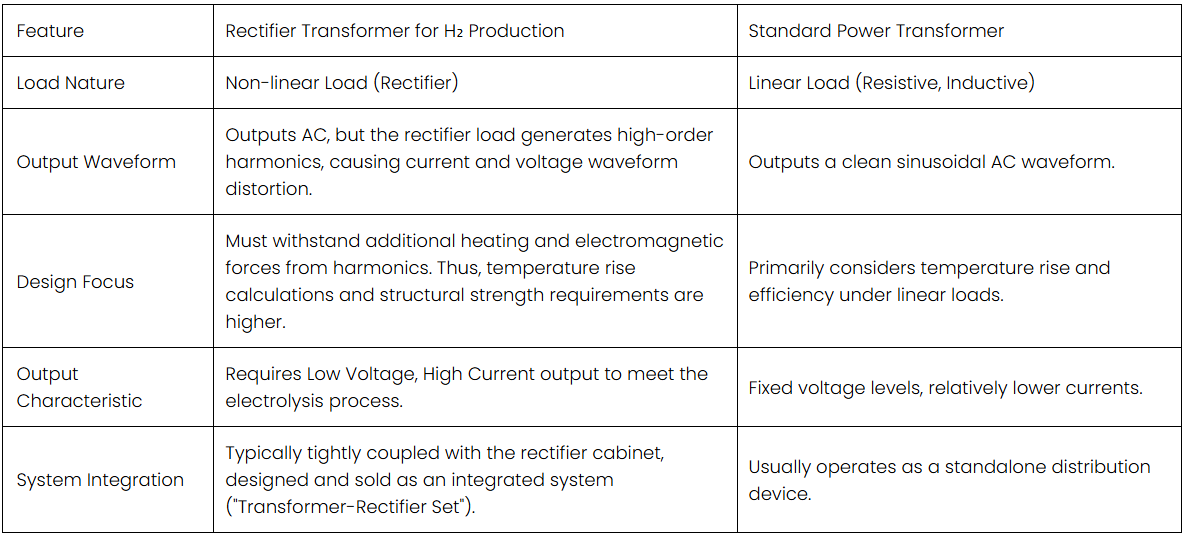

1. Qual è la differenza principale tra questo trasformatore e un trasformatore standard?

Un trasformatore raddrizzatore per la produzione di idrogeno è un tipo speciale di trasformatore, la cui progettazione e l'ambiente operativo differiscono significativamente da quelli dei trasformatori di potenza standard:

Sfida principale: Armoniche e gestione termica

A causa dell'azione di commutazione del raddrizzatore a valle, gli avvolgimenti del trasformatore sono attraversati da significative correnti armoniche, che provocano:

Perdite aggiuntive e riscaldamento: le armoniche aumentano significativamente le correnti parassite e le perdite vaganti del trasformatore, causando un aumento della temperatura.

Possibili rumori e vibrazioni.

Pertanto, la progettazione e la produzione di questi trasformatori raddrizzatori devono tenere conto della soppressione delle armoniche e di un raffreddamento ottimizzato.

1. Tecnologie e requisiti chiave

Per affrontare queste sfide, un trasformatore raddrizzatore ad alte prestazioni per la produzione di idrogeno possiede in genere le seguenti caratteristiche:

Affidabilità e continuità elevate: gli impianti chimici e gli impianti di produzione di idrogeno richiedono un funzionamento ininterrotto durante tutto l'anno. Il trasformatore deve essere estremamente affidabile con un tasso di guasto molto basso.

Elevata efficienza: il costo dell'elettricità rappresenta una componente importante del costo di produzione dell'idrogeno. L'efficienza del trasformatore incide direttamente sul costo finale dell'idrogeno. È fondamentale ridurre al minimo le perdite sia a vuoto che a carico.

Elevata capacità di sovraccarico: deve essere in grado di gestire potenziali fluttuazioni di carico e sovraccarichi di breve durata durante la produzione.

Tensione a bassa impedenza: la bassa impedenza contribuisce a migliorare l'efficienza complessiva del sistema, ma le correnti di cortocircuito devono essere rigorosamente controllate.

Tecnologia di raffreddamento avanzata:

A bagno d'olio: eccellente dissipazione del calore, grande capacità, spesso utilizzate in progetti su larga scala.

Tipo a secco (ad es. resina epossidica colata): migliore prevenzione di incendi ed esplosioni, manutenzione più semplice, più ecologico, spesso utilizzato in ambienti interni o in aree con elevati requisiti di sicurezza.

Struttura di isolamento rinforzata: deve resistere all'impatto delle armoniche e della polarizzazione in corrente continua generate dal circuito raddrizzatore sul materiale isolante.

Regolazione flessibile della tensione: per controllare con precisione la velocità e la potenza di produzione dell'idrogeno, il trasformatore deve spesso essere dotato di un commutatore di prese sotto carico (OLTC) o di prese fuori circuito per una regolazione fluida della tensione di uscita.

1. Ruolo nel sistema dell'idrogeno e tendenze del settore

Con la crescita esponenziale del settore dell'"idrogeno verde" (che utilizza energie rinnovabili per l'elettrolisi), l'importanza dei trasformatori raddrizzatori sta diventando sempre più evidente:

Collegamento centrale di conversione energetica: è il ponte critico che collega la fonte di energia (che sia la rete elettrica o una centrale a energia rinnovabile) all'elettrolizzatore. Le sue prestazioni determinano direttamente il consumo energetico e la stabilità dell'intero sistema di produzione di idrogeno.

Scalabilità ed elevata efficienza: per ridurre il costo dell'idrogeno verde, gli elettrolizzatori stanno raggiungendo livelli di potenza pari a megawatt (MW) e persino gigawatt (GW). Ciò richiede trasformatori raddrizzatori con capacità per singola unità maggiori ed efficienze più elevate.

Compatibilità con le energie rinnovabili: quando collegato direttamente a fonti di energia variabili come l'energia eolica e solare, il trasformatore raddrizzatore necessita di un intervallo di adattamento della tensione più ampio e di una maggiore capacità anti-interferenza.

Riepilogo

Il trasformatore raddrizzatore per la produzione di idrogeno non è un trasformatore standard. Si tratta di un dispositivo di alimentazione specializzato, progettato specificamente per il processo continuo ad alta energia dell'elettrolisi dell'acqua. Integra trasformazione di tensione, isolamento elettrico, gestione delle armoniche e adattamento di sistema, fungendo da "cuore pulsante" dell'intera unità di produzione di idrogeno. La sua elevata efficienza, affidabilità e stabilità sono fondamentali per ridurre i costi di produzione dell'idrogeno e garantire un funzionamento sicuro e stabile.
